膨張黒鉛とは

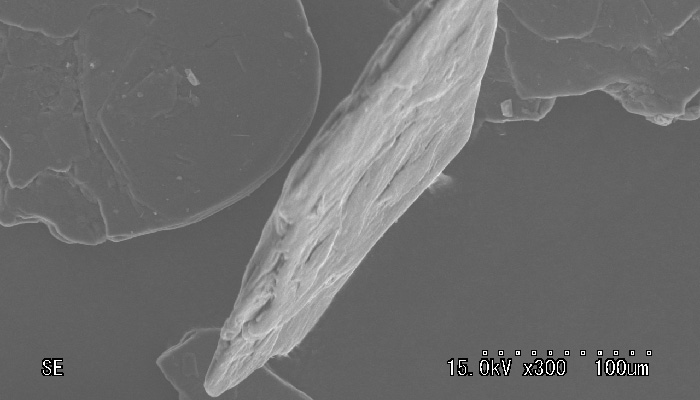

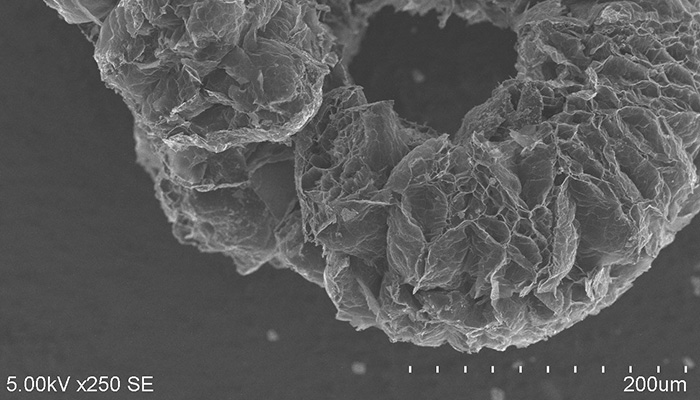

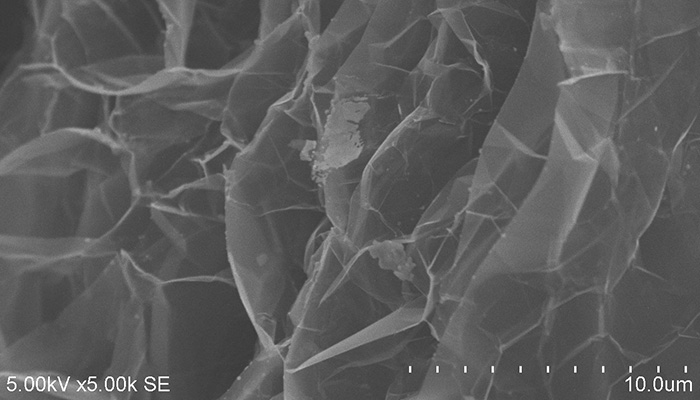

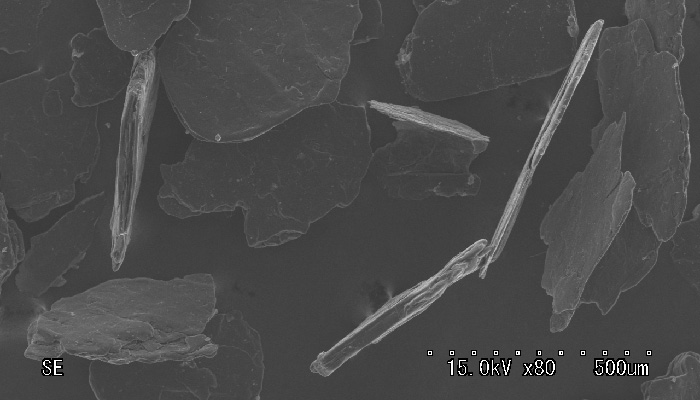

鱗片状黒鉛に酸を黒鉛層間にインターカレーションした黒鉛を膨張黒鉛と言います。層間にインターカレーションされた酸は熱を加える事により、液体から気体化します。この際に層間を広げられることで膨張し、体積として200倍以上になります。この性質を生かし樹脂やパテにコンパウンドすることにより、火災が発生した際などに膨張黒鉛が熱を受け膨張する事で火災の広がりや、煙の拡大を防ぐ役割を担っております。また、膨張黒鉛はノンハロゲンであり、環境にも優しい素材です。

•

•

•

•

主な用途

膨張黒鉛開発

膨張黒鉛は元来、製鋼用フラックス材などがメインの用途になっておりました。しかし、ここ数年新たな用途が増加しております。その中でも“難燃剤用途”が増加しており、今までとは異なった膨張黒鉛のグレードを生産する必要が出てまいりました。弊社では中国、青島の工場と協力し、現在では30種類を超える膨張黒鉛のグレードを保持しており、お客様それぞれのご希望に沿ったオーダーメイド生産に対応しております。

膨張黒鉛一覧

製品名	FC(固定炭素分)	ASH(灰分)	膨張倍率(cc/g)	膨張開始温度(℃)	粒度	PH
EXP-50S120K	95%以上	5.0	200	120	50mesh　75%	6～8
EXP-50S120N	95%以上	5.0	250	120	50mesh　75%	6～8
EXP-50S150	95%以上	5.0	250	150	50mesh　75%	6～8

膨張黒鉛(代表製品)

製品名	FC(固定炭素分)	ASH(灰分)	膨張倍率(cc/g)	膨張開始温度(℃)	粒度	PH
EXP-50S300	95%以上	5.0	180	300	＋50mesh75%	6～8
EXP-50KK	95%以上	5.0	200	260～280	＋50mesh 75%	6～8
EXP-50HO	95%以上	5.0	200	220	＋50mesh 75%	6～8
EXP-80S220	99%以上	1.0	200	220	＋80mesh 75%	6～8
EXP-50SL	98%以上	2.0	300	200	＋50mesh 75%	6～8
EXP-150S	95%以上	5.0	50	200～220	－150mesh 60%	6～8
EXP-200S	95%以上	5.0	30～50	200～220	－200mesh 60%	6～8
EXP-50S	98%以上	2.0	250	170～200	＋50mesh 75%	6～8
EXP-80S	98%以上	2.0	200	180	＋80mesh 75%	6～8
EXP-100S	95%以上	5.0	130	180	－100mesh 60%	6～8
EXP-32S160	95%以上	5.0	400	160	＋50mesh 75%	6～8
EXP-50S160	98%以上	2.0	300	160	＋50mesh 75%	6～8

※膨張開始温度は10℃刻みで調整可能です。(160℃、170℃、180℃、190℃、200℃、210℃、220℃)
※FC.膨張倍率も調整可能です。
